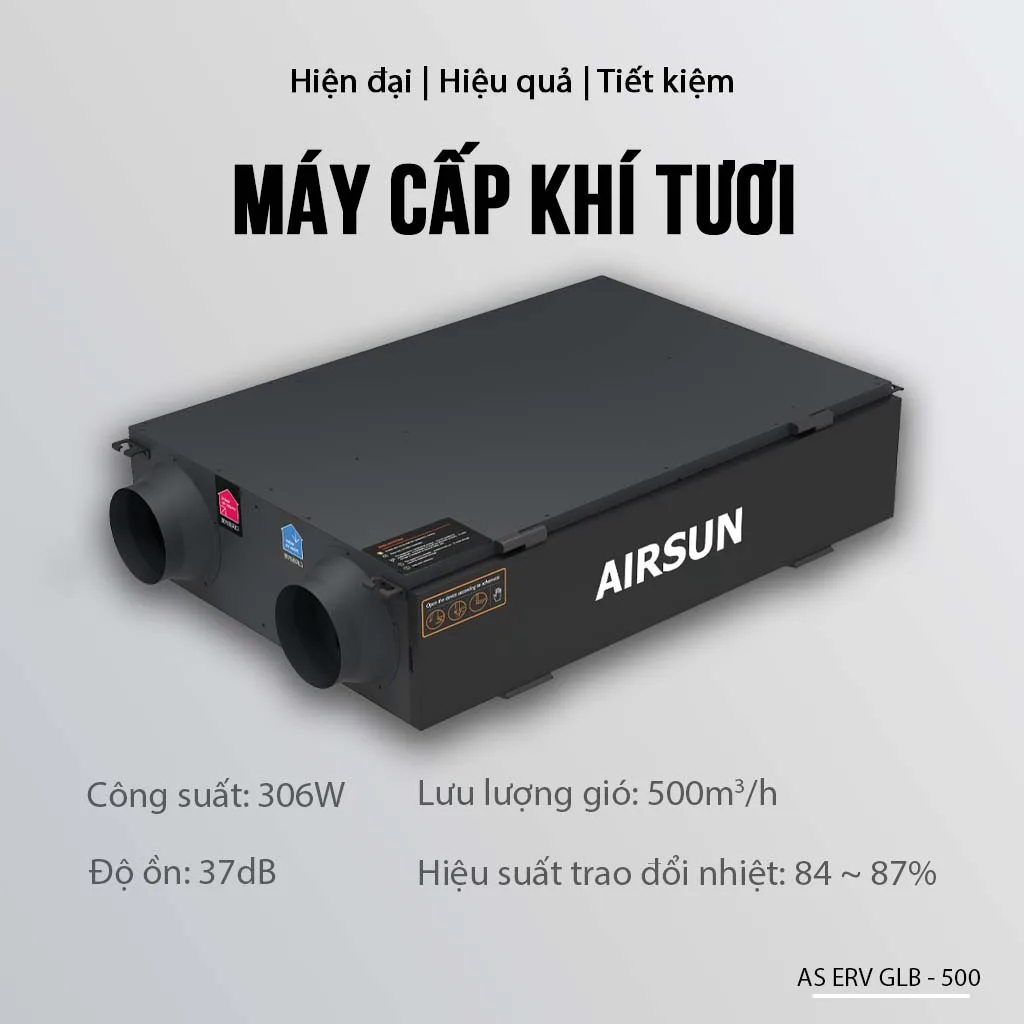

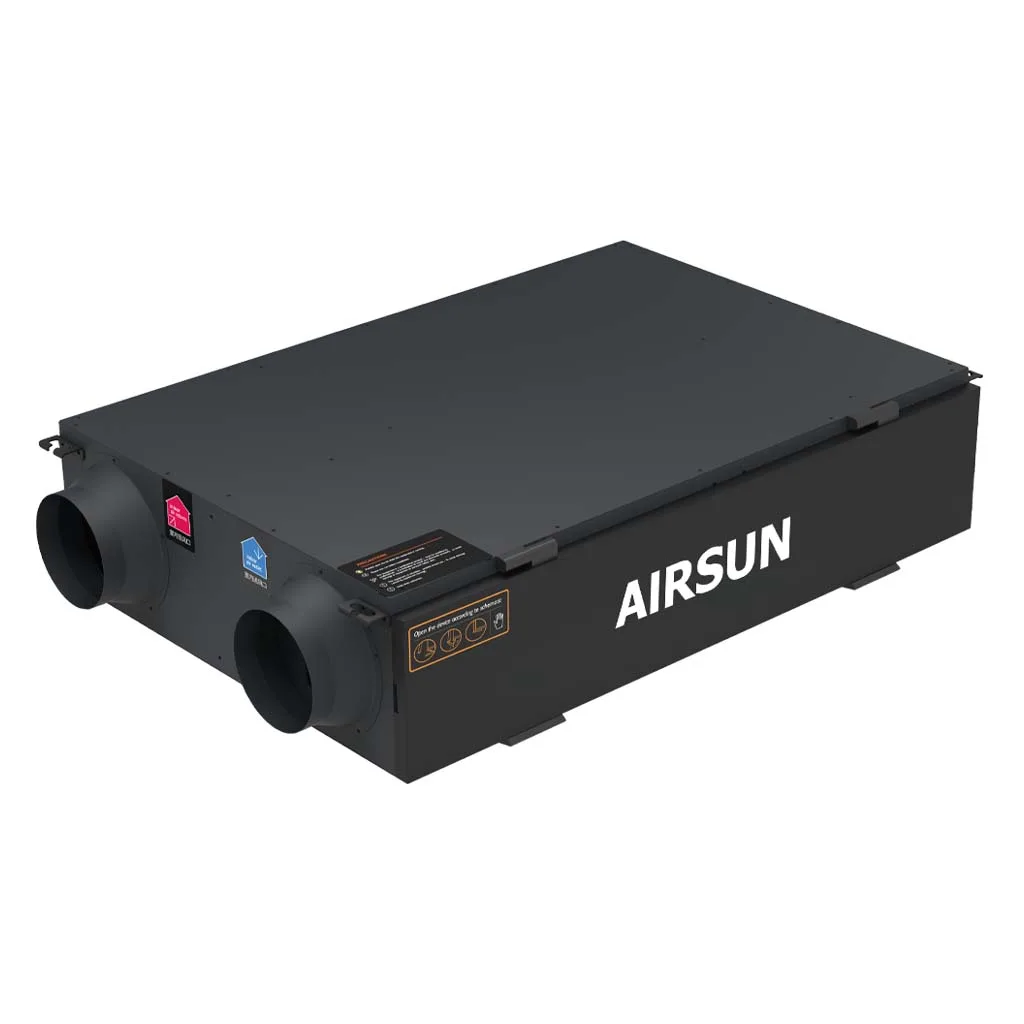

Máy cấp khí tươi AS-ERV-GLB-500 là thiết bị thông gió thu hồi năng lượng (ERV — Energy Recovery Ventilator) thuộc dòng AS-ERV GLB Series, được thiết kế chuyên biệt để cung cấp luồng khí tươi đã qua xử lý lọc sạch liên tục ở lưu lượng danh định 500 m³/h cho các không gian có diện tích trên 70m². Thiết bị vận hành theo nguyên lý trao đổi đồng thời nhiệt và ẩm giữa luồng khí thải ra và luồng khí tươi đưa vào qua lõi enthalpy hiệu suất cao, nhờ đó duy trì cân bằng nhiệt ẩm trong không gian sống mà không làm gia tăng tải điện đáng kể lên hệ thống điều hòa không khí.
Tên gọi GLB là viết tắt của Green Layered Block, biểu trưng cho công nghệ lọc khí đa tầng tích hợp khép kín trực tiếp trên thiết bị. Hệ thống lọc 3 lớp gồm màng lọc thô G4, than hoạt tính và màng lọc siêu mịn HEPA H13 cho phép loại bỏ bụi mịn PM2.5, vi khuẩn, bào tử nấm mốc, khí độc hữu cơ (VOCs) và mùi hóa chất trước khi khí tươi được phân phối vào không gian sống.
Nguyên lý hoạt động và cơ chế thu hồi nhiệt ẩm của AS-ERV-GLB-500
AS-ERV-GLB-500 hoạt động bằng cách tạo ra hai luồng khí song song và hoàn toàn độc lập: luồng khí tươi từ ngoài đưa vào (supply air) và luồng khí thải từ trong nhà đưa ra (exhaust air). Hai luồng này đi qua lõi trao đổi enthalpy theo chiều ngược nhau, tạo ra chênh lệch áp suất riêng phần về cả nhiệt độ lẫn độ ẩm. Nhờ đó, năng lượng được truyền từ luồng khí thải sang luồng khí tươi mà không có bất kỳ sự pha trộn nào giữa hai dòng khí.
ERV (Energy Recovery Ventilator) khác về bản chất với HRV (Heat Recovery Ventilator) ở chỗ ERV trao đổi cả nhiệt lẫn độ ẩm qua lõi enthalpy, trong khi HRV chỉ trao đổi nhiệt cảm thụ. Đặc điểm này khiến ERV phù hợp hơn với khí hậu nhiệt đới ẩm của Việt Nam, nơi ẩn nhiệt chiếm tỷ lệ lớn trong tổng tải nhiệt của công trình.
Hiệu suất thu hồi nhiệt ẩm của AS-ERV-GLB-500 đạt từ 84% đến 87%. Nói cụ thể hơn, gần 85% năng lượng vốn phải tiêu tốn để làm mát và hút ẩm luồng khí tươi từ ngoài đường vào phòng điều hòa đã được thu hồi lại từ chính luồng khí thải đang đi ra ngoài, từ đó giảm trực tiếp tải điện đặt lên hệ thống điều hòa không khí.

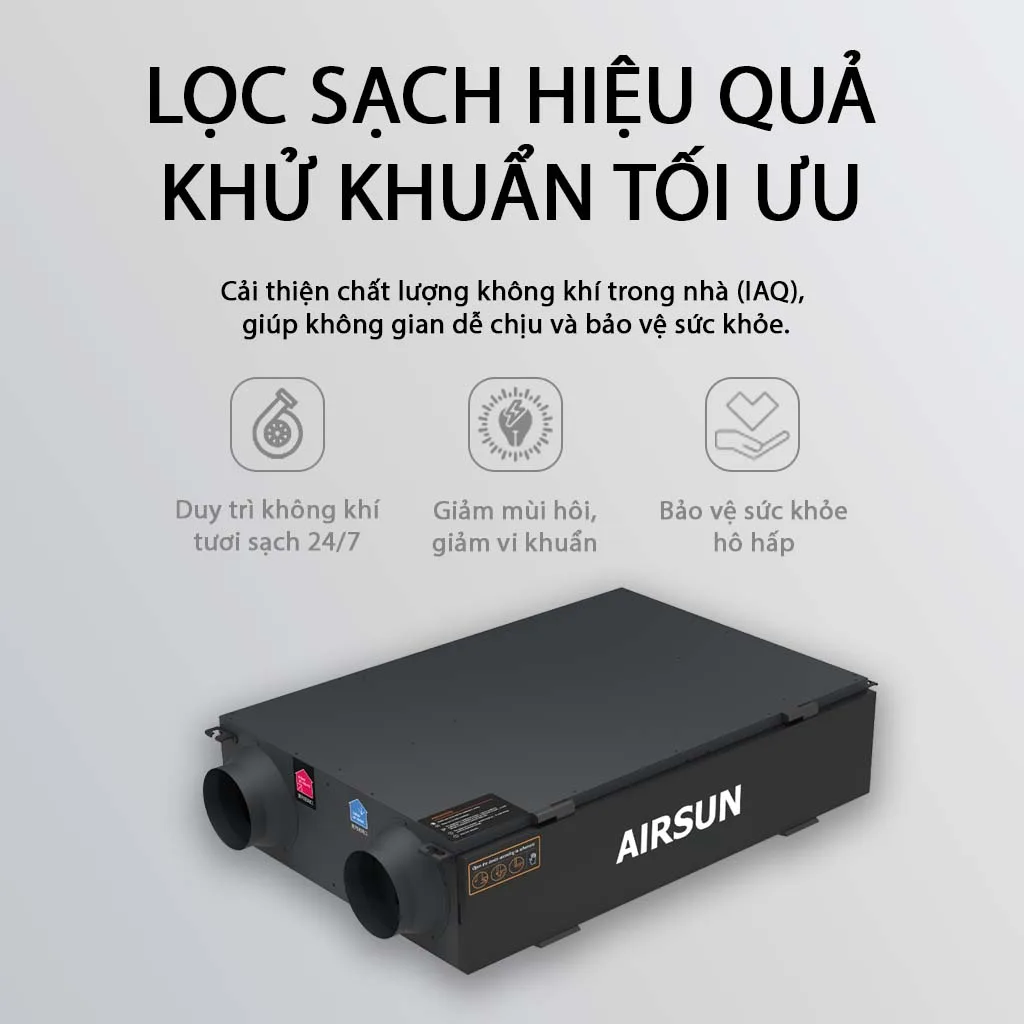

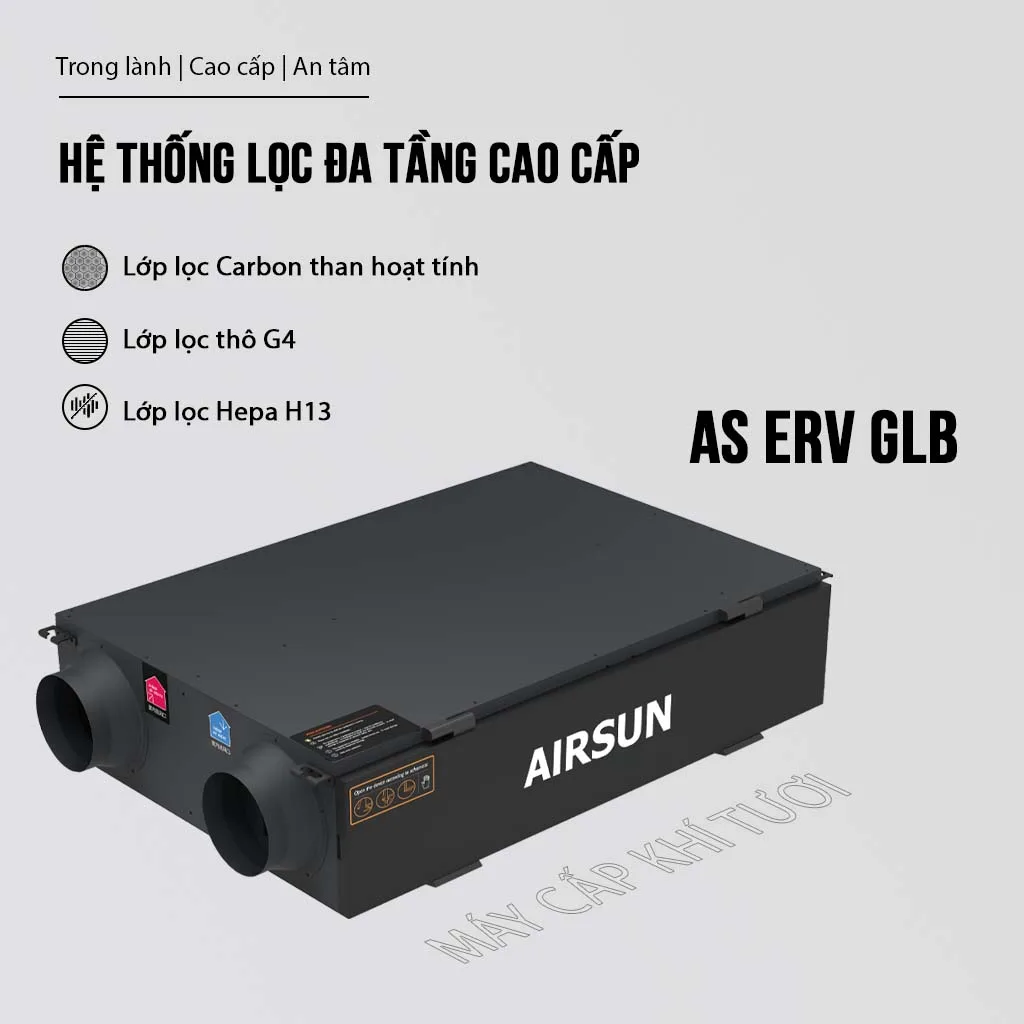

Hệ thống lọc khí 3 lớp Green Layered Block
Điểm khác biệt cốt lõi của dòng GLB so với các thiết bị ERV thông thường nằm ở hệ thống lọc khí 3 tầng tích hợp khép kín ngay trên thân máy. Luồng khí tươi từ ngoài trời phải đi qua toàn bộ 3 lớp lọc trước khi được phân phối vào không gian sống.
- Lớp 1 — Màng lọc thô G4 (Pre-Filter): Đây là tuyến phòng thủ đầu tiên, giữ lại các hạt bụi tổng hợp kích thước từ 10 micromet trở lên với hiệu suất trên 90% theo trọng lượng. Cấu trúc sợi tổng hợp Polyester hoặc sợi thủy tinh đan với mật độ tăng dần theo chiều sâu giúp tối đa hóa dung tích giữ bụi, kéo dài vòng đời của hai lớp lọc tiếp theo và tránh gây tắc nghẽn dòng khí.
- Lớp 2 — Màng lọc than hoạt tính (Activated Carbon): Lớp than hoạt tính hấp phụ và trung hòa các khí độc hữu cơ phổ biến trong môi trường đô thị, bao gồm Formaldehyde từ nội thất gỗ công nghiệp, Benzen, Toluene và các hợp chất VOC (Volatile Organic Compounds) có hại cho hệ thần kinh. Lớp này đồng thời xử lý mùi khói thuốc lá, mùi ẩm mốc và mùi hóa chất tẩy rửa, cải thiện trực tiếp chất lượng cảm quan của khí tươi cấp vào.
- Lớp 3 — Màng lọc siêu mịn HEPA H13 (High-Efficiency): Màng HEPA H13 giữ lại 99,97% các hạt có kích thước từ 0,3 micromet trở lên, bao gồm bụi mịn PM2.5 và PM1.0, bào tử nấm mốc, vi khuẩn và virus lơ lửng trong không khí. Tiêu chuẩn H13 tương đương cấp độ lọc được sử dụng trong phòng mổ bệnh viện và phòng sản xuất linh kiện điện tử, mang lại chất lượng khí vào gần đạt chuẩn phòng sạch.
Thiết kế âm trần và khả năng tích hợp hệ thống
AS-ERV-GLB-500 có kích thước 1.110 × 846 × 260 mm và khối lượng 45 kg, được thiết kế để lắp âm trần hoặc gắn trên cao tường kỹ thuật. Chiều cao thân máy chỉ 260 mm giúp thiết bị giấu hoàn toàn phía sau trần thạch cao mà không ảnh hưởng đến chiều cao thông thủy của phòng hay ý đồ phối cảnh nội thất.
Đường kính kết nối ống Ø150 mm tương thích với hầu hết hệ thống ống gió mềm cách nhiệt và ống gió thép tráng kẽm thông dụng trên thị trường. Cửa tiếp cận cụm lọc được bố trí ở mặt dưới thân máy, cho phép kỹ thuật viên tháo lắp, vệ sinh và thay thế các tấm lọc định kỳ mà không cần tháo thiết bị khỏi trần hoặc sử dụng dụng cụ chuyên dụng.

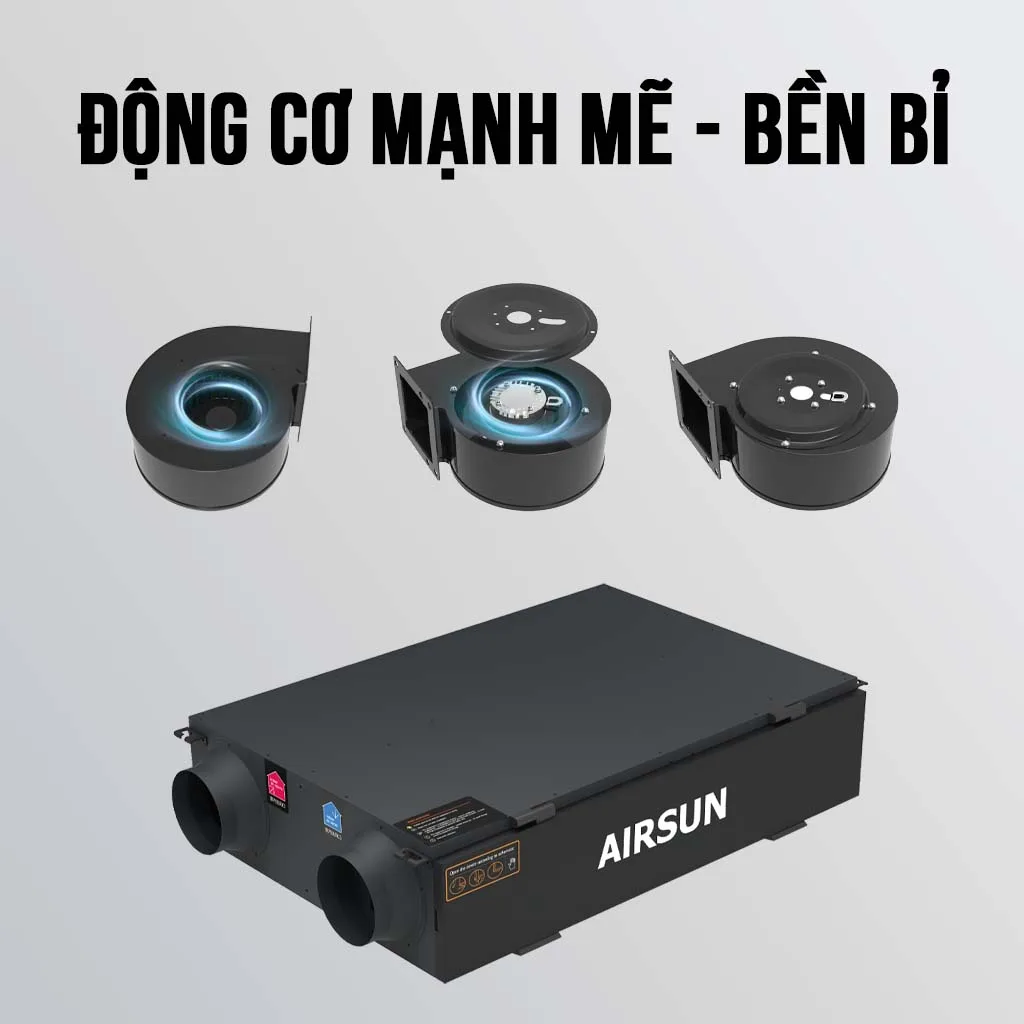

Hai phiên bản động cơ và cách chọn phù hợp
AS-ERV-500-GLB được cung cấp ở hai phiên bản động cơ để đáp ứng các yêu cầu vận hành và ngân sách đầu tư khác nhau.
- Phiên bản DC sử dụng động cơ một chiều với công nghệ biến tần kỹ thuật số. Công suất tiêu thụ chỉ ở mức 306W, thấp hơn 34% so với phiên bản AC ở cùng lưu lượng 500 m³/h. Điều này tương đương với mức tiết kiệm khoảng 156W điện liên tục trong suốt thời gian vận hành, giúp rút ngắn thời gian hoàn vốn đầu tư ở các công trình vận hành nhiều giờ mỗi ngày. Phiên bản DC còn cho phép điều chỉnh lưu lượng gió vô cấp qua biến tần, phù hợp với các không gian cần kiểm soát chính xác lưu lượng khí tươi theo nhu cầu thực tế từng thời điểm.
- Phiên bản AC sử dụng động cơ xoay chiều với kết cấu cơ khí bền bỉ, vận hành đơn giản và chi phí đầu tư ban đầu thấp hơn. Với công suất 462W, phiên bản này phù hợp cho các dự án ưu tiên tối ưu chi phí mua vào hoặc các không gian không có yêu cầu cao về điều chỉnh lưu lượng.
Ứng dụng phù hợp cho AS-ERV-GLB-500
AS-ERV-GLB-500 với lưu lượng 500 m³/h được khuyến nghị cho các không gian có diện tích trên 70m² (theo tài liệu kỹ thuật chính hãng), bao gồm:
- Biệt thự đơn lập diện tích lớn và Penthouse: Các không gian này vừa có tổng diện tích sàn lớn, vừa thường có mật độ đóng kín cao do yêu cầu cách âm và tiết kiệm năng lượng. Nhu cầu thông gió cơ học kết hợp thu hồi năng lượng là rất thiết yếu để duy trì chất lượng không khí mà không làm tăng hóa đơn điện.
- Văn phòng kín tầng cao và phòng hội nghị: Tiêu chuẩn ASHRAE 62.1 khuyến nghị lưu lượng khí tươi tối thiểu từ 8,5 đến 17 L/s/người tùy loại hình công việc. Với lưu lượng 500 m³/h (~139 L/s), AS-ERV-500-GLB đáp ứng nhu cầu thông gió cho khoảng 8 đến 16 người trong không gian văn phòng tiêu chuẩn theo ASHRAE 62.1-2019.
- Không gian dịch vụ cao cấp: Phòng spa, phòng khám thẩm mỹ, phòng tập yoga kín và các không gian dịch vụ tương tự đòi hỏi đồng thời chất lượng không khí cao, kiểm soát mùi và vận hành êm ái — đây là thế mạnh tổng hợp đặc biệt phù hợp với phiên bản DC.
- Hộ gia đình có thành viên nhạy cảm: Người cao tuổi, trẻ nhỏ và người mắc bệnh hô hấp mạn tính hoặc dị ứng đặc biệt được hưởng lợi từ hệ thống lọc 3 tầng GLB kết hợp thu hồi nhiệt ẩm, giúp duy trì môi trường không khí ổn định, sạch và không gây sốc nhiệt khô.
So sánh hai phiên bản động cơ DC và AC trong bối cảnh vận hành thực tế
Chênh lệch 156W công suất giữa hai phiên bản có ý nghĩa kinh tế rõ ràng. Với giả định vận hành 10 tiếng mỗi ngày và giá điện bình quân 3.000 đồng/kWh, phiên bản DC tiết kiệm khoảng 4.680 đồng mỗi ngày so với phiên bản AC. Tính theo năm, con số này là gần 1,7 triệu đồng. Với các dự án vận hành 24/7 như khách sạn hay văn phòng giao dịch, khoản tiết kiệm có thể lên đến 4 triệu đồng mỗi năm trên mỗi thiết bị, đủ để bù đắp chênh lệch giá giữa hai phiên bản trong vòng 2 đến 3 năm.
Ngoài tiết kiệm điện, phiên bản DC còn có dải điều chỉnh lưu lượng rộng hơn nhờ biến tần, trong khi phiên bản AC vận hành ở tốc độ cố định. Tuy nhiên, cả hai phiên bản đều đạt cùng hiệu suất thu hồi nhiệt ẩm từ 84% đến 87% và cùng áp suất tĩnh 420 Pa, nghĩa là hiệu quả xử lý không khí là như nhau, chỉ khác ở chi phí vận hành và tính linh hoạt điều chỉnh.
Câu hỏi thường gặp về AS-ERV-GLB-500
AS-ERV-GLB-500 có kết hợp được với hệ thống VRV/VRF không?
Có. Thiết bị ERV hoạt động hoàn toàn độc lập với hệ thống điều hòa và chỉ phụ trách thông gió cùng thu hồi năng lượng từ khí thải. Luồng khí tươi sau khi qua lõi ERV và hệ thống lọc GLB có thể được đưa trực tiếp vào không gian hoặc tích hợp vào hệ thống phân phối ống gió chung của VRV/VRF tùy theo thiết kế của kỹ sư cơ điện.
Nên chọn phiên bản DC hay AC cho biệt thự gia đình?
Với biệt thự gia đình vận hành liên tục trong nhiều năm, phiên bản DC là lựa chọn tối ưu hơn nhờ tiết kiệm 34% điện năng và khả năng điều chỉnh lưu lượng linh hoạt theo nhu cầu thực tế từng thời điểm trong ngày. Phiên bản AC phù hợp hơn nếu ưu tiên tiết giảm chi phí đầu tư ban đầu.
Áp suất tĩnh 420 Pa có đủ cho hệ thống ống gió âm trần phức tạp không?
420 Pa là mức áp suất tĩnh ngoài khá cao trong phân khúc thiết bị dân dụng và thương mại nhỏ, đủ để đẩy khí qua hệ thống ống gió dài trong các công trình biệt thự lớn hoặc Penthouse nhiều phòng. Để xác nhận đường kính và chiều dài ống tối đa phù hợp, cần tính toán tổn thất áp suất cụ thể từ kỹ sư cơ điện dựa trên bản vẽ mặt bằng thực tế.
Bộ lọc GLB cần bảo trì như thế nào?
Thiết kế cửa tiếp cận mặt dưới của dòng GLB cho phép kiểm tra và vệ sinh lớp lọc G4 cũng như thay thế lớp HEPA H13 và than hoạt tính mà không cần tháo máy khỏi trần. Chu kỳ bảo trì cụ thể phụ thuộc vào chất lượng không khí ngoài trời tại khu vực lắp đặt và nên được xác nhận từ đơn vị phân phối hoặc kỹ thuật viên bảo trì.
